第5章多元高斯分布¶

5.1 介绍¶

上一章中的技术非常强大，但它们只适用于一个变量或维度。它们无法表示多维数据，例如狗在田野中的位置和速度。位置和速度是相互关联的，正如我们在 g-h 章节中学到的，我们永远不应该丢弃信息。在本章中，我们将学习如何以概率的方式描述这种关系。通过这一关键见解，我们将获得明显更好的过滤器性能。

5.2 多元高斯分布¶

我们一直将高斯用于标量随机变量，表示为 $\mathcal{N}(\mu, \sigma^2)$ 。一个更正式的术语是*单变量正常*，其中单变量表示“一个变量”。高斯的概率分布称为 单变量正态分布 。

多元正态分布*可能是什么？ Multivariate 表示多个变量。我们的目标是能够表示具有多个维度的正态分布。我不一定指空间维度——如果我们跟踪飞机在 (x, y, z) 中的位置、速度和加速度，这会给我们带来九维问题。考虑一个二维情况。它可能是机器人的 x 和 y 坐标，可能是狗在 x 轴上的位置和速度，或者是奶牛场的产奶量和进料速度。这并不重要。我们可以看到，对于 $N$ 维度，我们需要 $N$ 均值，我们将其排列在列矩阵（向量）中，如下所示：

\[\begin{split}\mu = \begin{bmatrix}\mu_1\\\mu_2\\ \vdots \\\mu_n\end{bmatrix}\end{split}\]

假设我们相信 $x = 2$ 和 $y = 17$ 。我们会有

\[\begin{split}\mu = \begin{bmatrix}2\\17\end{bmatrix}\end{split}\]

下一步是表示我们的方差。乍一看，我们可能认为我们还需要 N 个维度的 N 个方差。我们可能想说 x 的方差是 10，y 的方差是 4，就像这样。

\[\begin{split}\sigma^2 = \begin{bmatrix}10\\4\end{bmatrix}\end{split}\]

这是不完整的，因为它没有考虑更一般的情况。在 Gaussians 章节中，我们计算了学生身高的方差。这是衡量高度如何相对于彼此变化的量度。如果所有学生的身高相同，则方差为 0，如果他们的身高相差很大，则方差会很大。

身高和体重之间也有关系。一般来说，高个子比矮个子重。身高和体重相关。我们想要一种方法，不仅可以表达我们认为的身高和体重的差异，还可以表达它们的相关程度。换句话说，我们想知道体重与身高相比如何变化。我们称之为 协方差 。

在我们能够理解多元正态分布之前，我们需要了解相关性和协方差背后的数学。

5.3 相关性和协方差¶

协方差 描述了两个变量一起变化的程度。协方差是*相关方差*的缩写。换句话说， variance 是衡量总体之间如何变化的量度，而 covariance 是衡量两个变量相对于彼此变化多少的量度。例如，随着身高的增加，体重通常也会增加。这些变量是*相关的*。它们是 正相关的 ，因为随着一个变量变大，另一个变量也会变大。随着室外温度降低，家庭取暖费用增加。这些是 负相关 或 负相关 ，因为随着一个变量变大，另一个变量会降低。茶叶的价格和我的狗摇尾巴的次数彼此之间没有关系，我们说它们是 不相关 或独立 ——每个都可以独立改变。

相关性允许预测。如果你比我高很多，我可以预测你也比我重。随着冬天的到来，我预测我会花更多的钱来取暖。如果我的狗更多地摇尾巴，我不会断定茶叶价格会发生变化。

例如，这是学校田径队学生的身高和体重图。如果一个学生身高 68 英寸，我可以预测他们的体重约为 160 磅。由于相关性并不完美，我的预测也不完美。

from kf_book.gaussian_internal import plot_correlated_data

height = [60, 62, 63, 65, 65.1, 68, 69, 70, 72, 74]
weight = [95, 120, 127, 119, 151, 143, 173, 171, 180, 210]
plot_correlated_data(height, weight, 'Height (in)', 'Weight (lbs)', False)

kalman_filter/ch05-multivariate-gaussians/images/5.1.png

在本书中，我们只考虑线性相关。我们假设变量之间的关系是线性的。也就是说，直线非常适合数据。我在上图中的数据中拟合了一条直线。非线性相关的概念存在，但我们不会使用它。

$X$ 和 $Y$ 之间的协方差方程为

\[COV(X, Y) = \sigma_{xy} = \mathbb E\big[(X-\mu_x)(Y-\mu_y)\big]\]

其中 $\mathbb E[X]$ 是 $X$ 的 预期值 ，定义为

\[\begin{split}\mathbb E[X] = \begin{cases} \sum_{i=1}^n p_ix_i & \mbox{discrete}\\ \int_{-\infty}^\infty f(x)\, x & \mbox{continuous}\end{cases}\end{split}\]

我们假设每个数据点的可能性相等，所以每个数据点的概率是 $\frac{1}{N}$ ，给出

\[\mathbb E[X] = \frac{1}{N}\sum_{i=1}^n x_i\]

对于我们将要考虑的离散情况。

将协方差方程与方差方程进行比较。如您所见，它们非常相似：

\[\begin{split}\begin{aligned}VAR(X) = \sigma_x^2 &= \mathbb E[(X - \mu)^2]\\ COV(X, Y) = \sigma_{xy} &= \mathbb E\big[(X-\mu_x)(Y-\mu_y)\big]\end{aligned}\end{split}\]

特别是，如果你计算 $COV(X, X)$ ，你会得到 $VAR(X)$ 的等式，它支持我的说法，即方差计算随机变量如何在自身之间变化。

我们使用 协方差矩阵 来表示多元正态分布的协方差，它看起来像这样：

\[\begin{split}\Sigma = \begin{bmatrix} \sigma_1^2 & \sigma_{12} & \cdots & \sigma_{1n} \\ \sigma_{21} &\sigma_2^2 & \cdots & \sigma_{2n} \\ \vdots & \vdots & \ddots & \vdots \\ \sigma_{n1} & \sigma_{n2} & \cdots & \sigma_n^2 \end{bmatrix}\end{split}\]

对角线包含每个变量的方差，非对角线元素包含 $i^{th}$ 和 $j^{th}$ 变量之间的协方差。所以 $\sigma_3^2$ 是第三个变量的方差，$\sigma_{13}$ 是第一个和第三个变量的协方差。

协方差为 0 表示没有相关性。如果 $x$ 的方差是 10，$y$ 的方差是 4，并且 $x$ 和 $y$ 之间没有线性相关，那么我们可以写

\[\begin{split}\Sigma = \begin{bmatrix}10&0\\0&4\end{bmatrix}\end{split}\]

如果 $x$ 和 $y$ 之间存在少量正相关，我们可能会有

\[\begin{split}\Sigma = \begin{bmatrix}10&1.2\\1.2&4\end{bmatrix}\end{split}\]

其中 1.2 是 $x$ 和 $y$ 之间的协方差。我说相关性是“小”的，因为 1.2 的协方差相对于 10 的方差很小。

如果 $x$ 和 $y$ 之间存在大量负相关，我们可能会有

\[\begin{split}\Sigma = \begin{bmatrix}10&-9.7\\-9.7&4\end{bmatrix}\end{split}\]

协方差矩阵是对称的。毕竟，$x$ 和 $y$ 之间的协方差总是等于 $y$ 和 $x$ 之间的协方差。也就是说，对于任何 $x$ 和 $y$ ， $\sigma_{xy}=\sigma_{yx}$ 。

我担心我可能会失去你，所以让我们举个例子。在 Gaussians 章节中，我们有一班身高 H=[1.8, 2.0, 1.7, 1.9, 1.6] 米的学生。我们计算了：

\[\begin{split}\begin{aligned} \mathit{VAR}(H) &= E[(H - \mu_H)^2] \\ &= \frac{1}{N}\sum_{i=1}^n (H_i - \mu_H)^2 \\ &= \frac{1}{5}\left[(1.8-1.8)^2 + (2-1.8)^2 + (1.7-1.8)^2 + (1.9-1.8)^2 + (1.6-1.8)^2\right] \\ &= 0.02 \end{aligned}\end{split}\]

容易，对吧？如果我们给学生称重，我们可能会发现他们的权重为 W = [70.1, 91.2, 59.5, 93.2, 53.5]。我们可以使用协方差方程来创建协方差矩阵吗？当然。它看起来像：

\[\begin{split}\Sigma = \begin{bmatrix}\sigma_H^2 & \sigma_{H,W} \\ \sigma_{W,H} & \sigma_{W}^2\end{bmatrix}\end{split}\]

我们刚刚计算了高度的方差，它将位于矩阵的左上角。右下角包含权重的变化。使用相同的方程，我们得到：

\[\begin{split}\begin{aligned} \mu_W &= \frac{1}{5}(70.1 + 91.2 + 59.5 + 93.2 + 53.5) = 73.5 \\ \sigma_W^2 &= \frac{1}{5}\left[(70.1-73.5)^2 + (91.2-73.5)^2 + (59.5-73.5)^2 + (93.2-73.5)^2 + (53.5-73.5)^2\right] \\ &= 261.8 \end{aligned}\end{split}\]

现在是协方差。使用上面的公式，我们计算：

\[\begin{split}\begin{aligned} \sigma_{H,W} &= \mathbb E\big[(H-\mu_H)(W-\mu_W)\big] \\ &= \frac{1}{N}\sum_{i=1}^n (H_i-\mu_H)(W_i-\mu_W) \\ &= \frac{1}{5}[(1.8-1.8)(70.1-73.5) + (2-1.8)(91.2-73.5) + (1.7-1.8)(59.5-73.5)\, +\\ &\, \, \, \, \, (1.9-1.8)(93.2-73.5) + (1.6-1.8)(53.5-73.5)] \\ &= 2.18 \end{aligned}\end{split}\]

这很乏味，但很容易。我们再也不会这样做了，因为当然，NumPy 会为你计算它。

import numpy as np

W = [70.1, 91.2, 59.5, 93.2, 53.5]
H = [1.8, 2.0, 1.7, 1.9, 1.6]
np.cov(H, W)

array([[ 0.025, 2.727],: [ 2.727, 327.235]])

这与我们的计算不符！什么地方出了错？没有什么。 NumPy 对小样本量进行校正；它使用 $\frac{1}{N-1}$ 作为归一化项，而不是 $\frac{1}{N}$ 。

这有点超出了本书的范围。简而言之，假设实际班级规模为 200 名学生，我们抽取了 5 名学生的样本来执行此计算，因为我们负担不起对所有 200 名学生进行测量和称重的费用。几乎可以肯定，我们的估计器中会有一些错误，因为样本不太可能完美地代表该类。当我们的样本量接近 200 时，误差将接近 0。我们说后者没有 bias ，并且我们有一个 unbiased estimator。相反，当我们取一个小样本时，就会有偏差（误差不为零），并且我们有一个 biased estimator。

如果误差为零，则除以 $N$ 是有意义的。我不会证明原因，但对于有偏差的估计器，我们使用 $\frac{1}{N-1}$ 来纠正小样本量。 NumPy 默认情况下会这样做，因为实际上我们几乎总是使用来自更大集合的数据样本。如果您想要我们上面计算的无偏估计器，请在调用“np.cov”时使用“bias=1”。

np.cov(H, W, bias=1)

array([[  0.02 ,   2.182],
      [  2.182, 261.788]])

这与我们的计算一致。我们不会在本书中再次使用 bias=1，因为我们使用的是 随机变量 ，这些变量是从我们正在跟踪的对象的无限位置集合中采样的。在这里，我们正在计算整个总体的方差和协方差，因此 bias=1 是正确的。

这个矩阵告诉我们什么？它告诉我们身高的变化是 0.02 $m^2$ ，体重的变化是 261.788 $kg^2$ 。此外，它告诉我们体重和身高呈正相关——随着身高的增加，体重也会增加。

让我们创建完全相关的数据。我的意思是数据完全适合一条线 - 这条线没有差异。

X = np.linspace(1, 10, 100)
Y = np.linspace(1, 10, 100)
np.cov(X, Y)

array([[6.956, 6.956],: [6.956, 6.956]])

我们可以从协方差矩阵中看到，协方差等于 x 和 y 的方差。

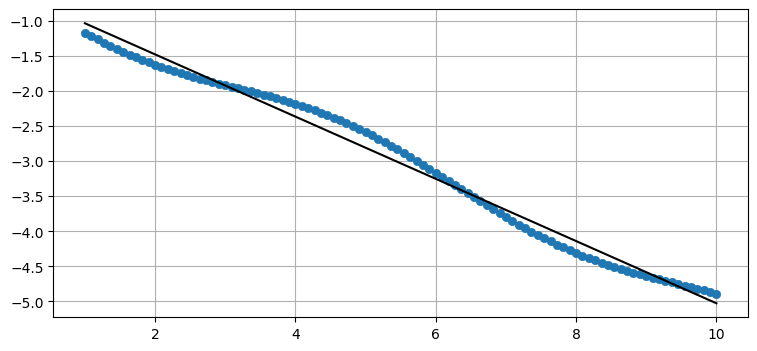

现在让我们为其中一个变量添加一些噪音，使它们不再完全相关。我将使 $Y$ 为负以创建负相关。

X = np.linspace(1, 10, 100)
Y = -(np.linspace(1, 5, 100) + np.sin(X)*.2)
plot_correlated_data(X, Y)
print(np.cov(X, Y))

[[ 6.956 -3.084]: [-3.084 1.387]]

数据不再形成一条直线。协方差为 $\sigma_{xy}=-3.08$ 。与 $\sigma_x^2$ 和 $\sigma_y^2$ 的大小相比，它并不接近于零，因此我们知道仍然存在高度相关性。我们可以通过查看图表来验证这一点。数据几乎形成一条直线。

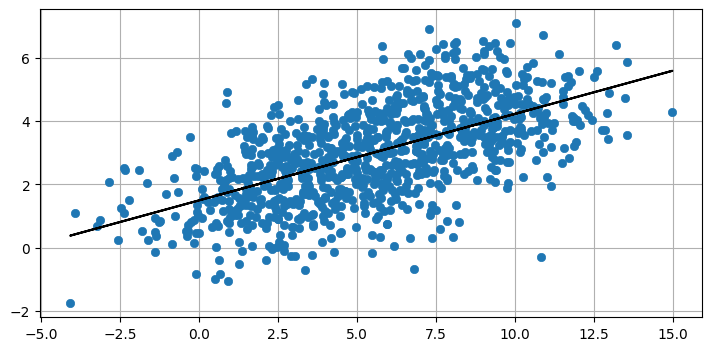

现在我将随机噪声添加到一条直线上。

from numpy.random import randn
X = np.linspace(1, 10, 1000) + randn(1000)*2
Y = np.linspace(1, 5, 1000) + randn(1000)
plot_correlated_data(X, Y)
print(np.cov(X, Y))

[[11.105 3.04 ]: [ 3.04 2.316]]

我们看到协方差相对于方差较小，反映了 $X$ 和 $Y$ 之间的较低相关性。我们仍然可以通过这些数据拟合一条直线，但数据的变化要大得多。

最后，这是完全随机数据之间的协方差。

X = randn(100000)
Y = randn(100000)
plot_correlated_data(X, Y)
print(np.cov(X, Y))

[[ 1.003 -0.003]: [-0.003 0.997]]

这里的协方差非常接近于零。正如您在图中看到的那样，没有明确的方法可以绘制一条线来拟合数据。一条垂直线与我展示的水平线一样令人信服。

5.4 正态分布方程¶

回想一下 Gaussians 章节中的正态分布方程：

\[f(x, \mu, \sigma) = \frac{1}{\sqrt{2\pi\sigma^2}} \exp \Big [{-\frac{1}{2}}{(x-\mu)^2}/\sigma^2 \Big ]\]

这是 $n$ 维度的多元正态分布。

\[f(\mathbf{x},\, \mu,\,\Sigma) = \frac{1}{\sqrt{(2\pi)^n|\Sigma|}}\, \exp \Big [{ -\frac{1}{2}(\mathbf{x}-\mu)^\mathsf{T}\Sigma^{-1}(\mathbf{x}-\mu) \Big ]}\]

多变量版本仅用矩阵替换单变量方程的标量。如果你相当精通线性代数，这个方程应该看起来很容易处理。如果没有，请不要担心，FilterPy 和 SciPy 都提供了为您计算它的函数。让我们暂时忽略计算并绘制它以查看它的样子。

import kf_book.mkf_internal as mkf_internal

mean = [2., 17.]
cov = [[10., 0.],
      [0., 4.]]

mkf_internal.plot_3d_covariance(mean, cov)

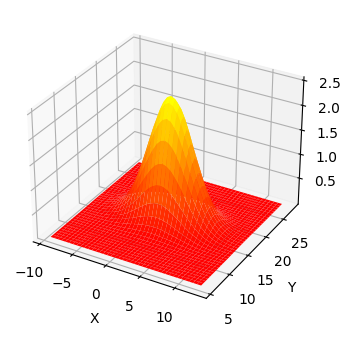

这是一个多元高斯图，平均值为 $\mu=[\begin{smallmatrix}2\\17\end{smallmatrix}]$ ，协方差为 $\Sigma=[\begin{smallmatrix}10&0\\0&4 \end{smallmatrix}]$ 。三维形状显示 z 轴上任何 $(X, Y)$ 值的概率密度。我已将 x 和 y 的方差投影到图表的墙上——您可以看到它们呈现高斯钟形曲线形状。 $X$ 的曲线比 $$$ 的曲线更宽，这可以通过 $\sigma_x^2=10$ 和 $\sigma_y^2=4$ 来解释。 3D 表面的最高点位于 $X$ 和 $Y$ 的均值处。

所有多元高斯分布都具有这种形状。如果我们将其视为狗位置的高斯分布，则 ($X, Y$) 的每个点的 z 值就是狗在该位置的概率密度。严格来说，这是 联合概率密度函数 ，我将很快对其进行定义。因此，狗靠近 (2, 17) 的概率最高，靠近 (5, 14) 的概率适中，靠近 (10, 10) 的概率非常低。与单变量情况一样，这是 概率密度 ，而不是概率。连续分布具有无限范围，因此恰好位于 (2, 17) 或任何其他点的概率为 0%。我们可以通过用积分计算表面下的体积来计算在给定范围内的概率。

from filterpy.stats import gaussian, multivariate_gaussian

我将演示如何使用它，然后继续做更有趣的事情。

首先，如果我们认为我们的狗在 (2, 7) 的概率密度为 (2, 7)，则让我们找到它的概率密度，其中 $x$ 的方差为 8，$y$ 的方差为 3。

首先将 $x$ 设置为 (2.5, 7.3)。您可以使用元组、列表或 NumPy 数组。

x = [2.5, 7.3]

接下来，我们设置我们的信念的平均值：

mu = [2.0, 7.0]
