Pinhole Model

齐次坐标

在原有的坐标上增加一个维度:

\[\begin{split}\begin{bmatrix} x \\ y \end{bmatrix} \rightarrow \begin{bmatrix} x \\ y \\ 1 \end{bmatrix} \qquad \begin{bmatrix} x \\ y \end{bmatrix} \rightarrow \begin{bmatrix} x \\ y \\ z \\ 1 \end{bmatrix}\end{split}\]

新增的维度并不会增加自由度:

\[(x, y, z, w) \quad w \neq 0 \longrightarrow (\frac{x}{w}, \frac{y}{w}, \frac{z}{w})\]

使用齐次坐标判断点是否在线上:

\[\begin{split}\mathbf{l} = \begin{bmatrix} l_1 \\ l_2 \\ l_3 \end{bmatrix} \qquad \qquad \mathbf{x}^{T} \mathbf{l} = \begin{bmatrix} u & v & 1 \end{bmatrix} \begin{bmatrix} l_1 \\ l_2 \\ l_3 \end{bmatrix} = 0\end{split}\]

使用齐次坐标判断点是否在平面上:

\[\begin{split}\mathbf{\pi} = \begin{bmatrix} n_1 \\ n_2 \\ n_3 \\ d \end{bmatrix} \qquad \qquad \mathbf{x}^{T} \mathbf{\pi} = \begin{bmatrix} x & y & z & 1 \end{bmatrix} \begin{bmatrix} n_1 \\ n_2 \\ n_3 \\ d \end{bmatrix} = 0\end{split}\]

两个点定义一条直线:

\[\mathbf{I} = \mathbf{p} \times \mathbf{q}\]

两条直线定义一个点:

\[\mathbf{x} = \mathbf{I} \times \mathbf{m}\]

针孔相机模型

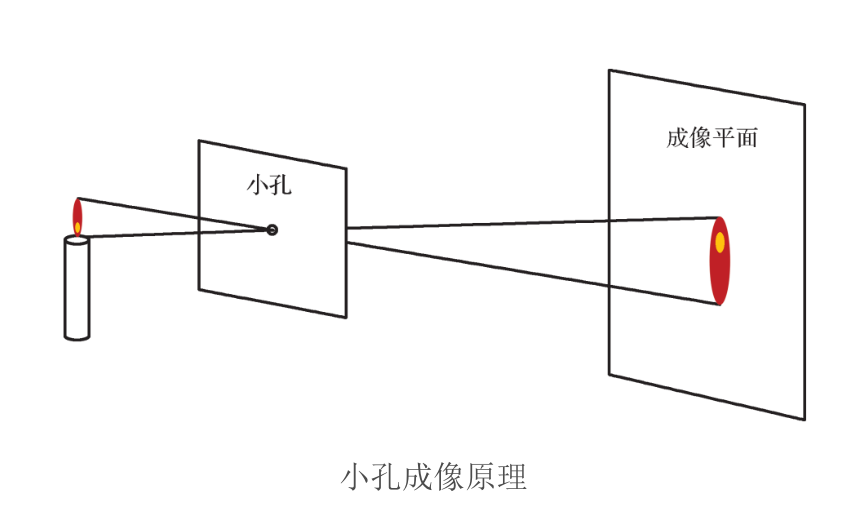

针孔成像模型是一个理想的透视投影变换,将三维空间点变换为图像空间的像素点

../../_images/xiao_kong_cheng_xiang.png

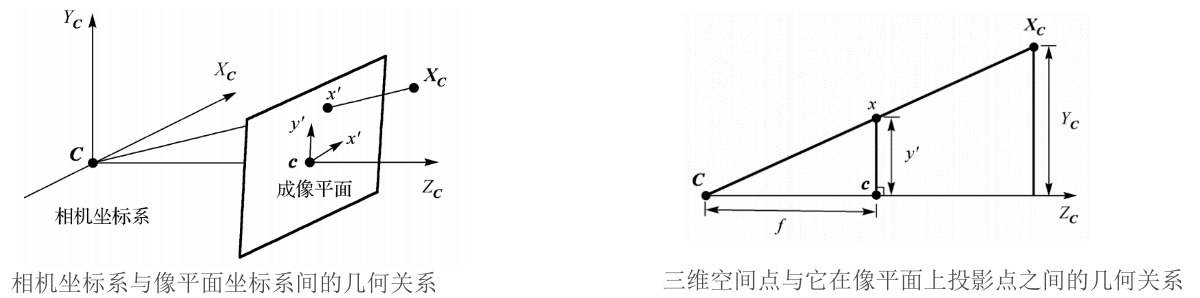

相机坐标系与像平面坐标系间的关系

../../_images/xiao_kong_cheng_xiang_1.png

投影方程:

\[\begin{split}\begin{bmatrix} x_{'} \\ y_{'} \\ f \end{bmatrix} \backsim \begin{bmatrix} X_{C} \\ Y_{C} \\ Z_{C} \end{bmatrix}\end{split}\]

齐次坐标表示:

\[\begin{split}\begin{bmatrix} x_{'} \\ y_{'} \\ f \end{bmatrix} \backsim \begin{bmatrix} 1 & 0 & 0 & 0 \\ 0 & 1 & 0 & 0 \\ 0 & 0 & 1 & 0 \end{bmatrix} \begin{bmatrix} X_{C} \\ Y_{C} \\ Z_{C} \\ 1 \end{bmatrix}\end{split}\]

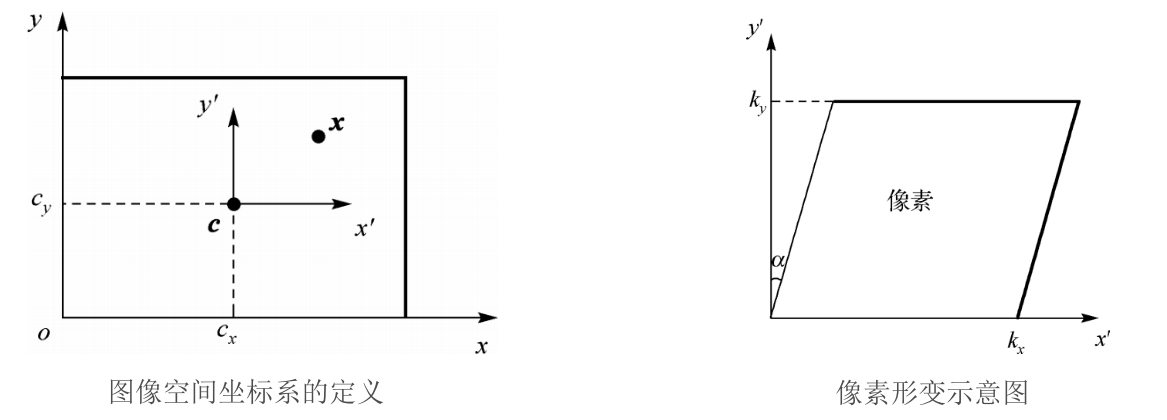

内参矩阵

../../_images/nei_can.png

齐次坐标表示:

\[\begin{split}\begin{bmatrix} x \\ y \\ 1 \end{bmatrix} = \begin{bmatrix} f_x & 0 & c_x \\ 0 & f_y & c_y \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x_{'} \\ y_{'} \\ f \end{bmatrix}\end{split}\]

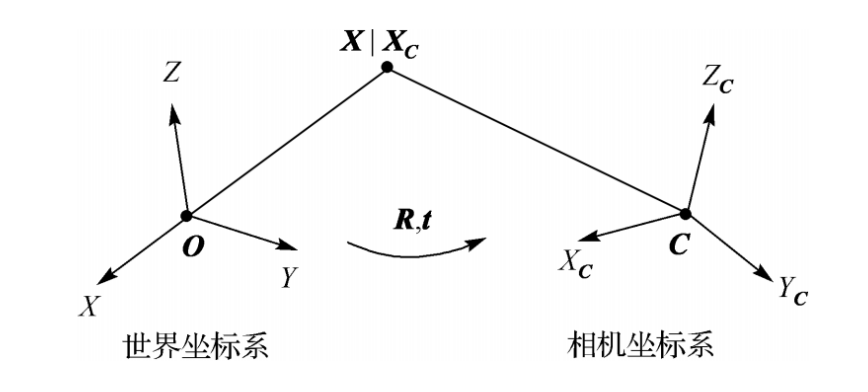

外参矩阵

../../_images/wai_can.png
\[\mathbf{X} = \begin{bmatrix} R & \mathbf{t} \end{bmatrix} = \hat{\mathbf{X}} \begin{bmatrix} R & -R\tilde{C} \end{bmatrix} \hat{\mathbf{X}}\]

透视相机模型

\[\mathbf{P} = \mathbf{K} \begin{bmatrix} \mathbf{R} & \mathbf{t} \end{bmatrix}\]

Note

11个自由度(5 + 3 + 3)

  • 5个内参

  • 3个旋转角度

  • 3个平移

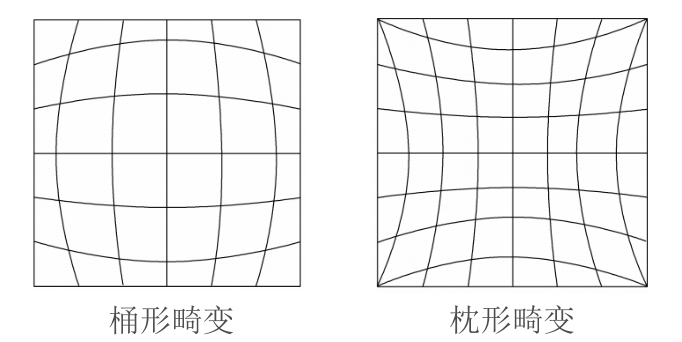

径向畸变

../../_images/radial_distortion.png

切向畸变

Note

切向畸变主要是由于透镜和成像平面不严格平行造成的

\[\begin{split}\begin{align} x_d^{\prime} &= x^{\prime}(1 + \kappa_1 r^2 + \kappa_2 r^4 + \cdots ) + 2p_1x^{\prime}y^{\prime} + p_2(r^2 + 2{x^{\prime}}^2) \\ y_d^{\prime} &= y^{\prime}(1 + \kappa_1 r^2 + \kappa_2 r^4 + \cdots ) + p_1(r^2 + 2{y^{\prime}}^{2}) + 2p_2{x^{\prime}}y^{\prime} \end{align}\end{split}\]
